Lecture 2 : Source（电源） & Element Signals（基本信号）

字数 1,487｜阅读时间 3 分钟｜Cateds

2025/01/12 18:30:30 CST

Source（电源）

电源，分为电流源和电压源。对于理想的电流源和理想的电压源，他们有这样的性质：

• 理想电流源
  • 我们认为通过理想电流源的电流大小恒为它的电流值，而电流源两端的电压大小可以是任意值
  • 此处提及的“电流值”可以是一个函数，也可以是一个常数
  • 如果电流源的电流值是一个常数，那么我们称之为恒流源
  • 如果电流源的电流值是一个函数，那么我们称之为变流源
  • 如果函数值在正负之间变化，那么我们称之为交流源
• 理想电压源
  • 我们认为通过理想电压源的电流大小可以是任意值，而电压源两端的电压恒为它的电压值
  • 此处提及的“电压值”可以是一个函数，也可以是一个常数
  • 如果电压源的电压值是一个常数，那么我们称之为恒压源
  • 如果电压源的电压值是一个函数，那么我们称之为变压源
  • 如果函数值在正负之间变化，那么我们称之为交压源

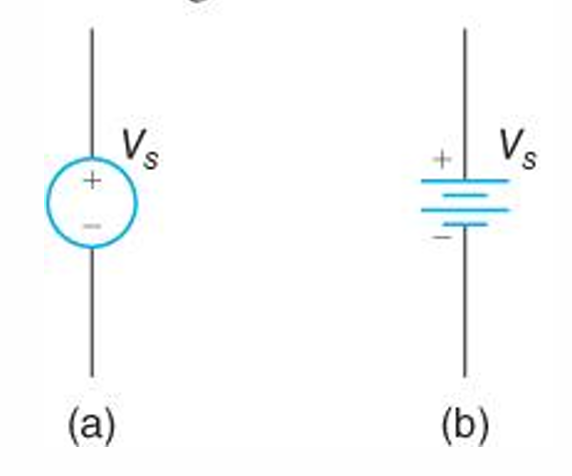

电压源的表示方法如图所示：

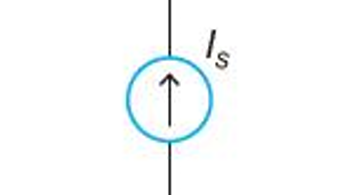

而电流源的表示方法如图：

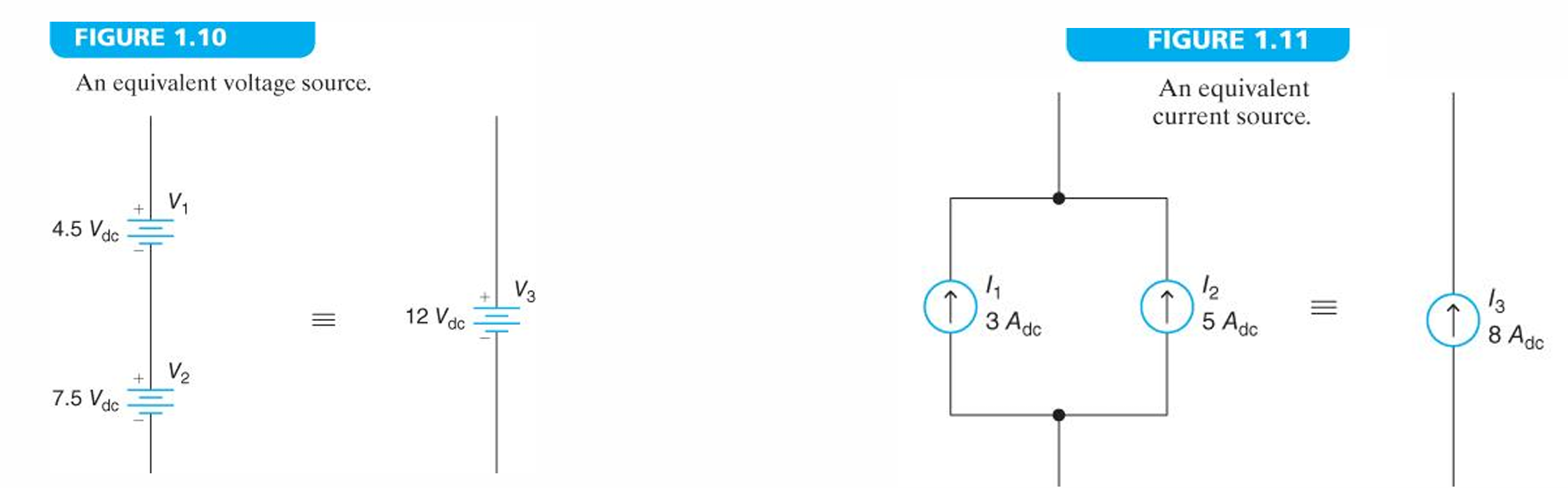

Source Transformation（电源变换）

多个电源可以通过电源变换的方式转换为一个电源。电源变换的规则如下：

• 电压源串联
  • 电压源串联时，电压值相加，电流值不变
• 电压源并联
  • 电压源并联时，电压值不变，电流值相加

Dependent Source（受控源）

受控源是一个电源，它的电压值或者电流值是由电路中的其他元件决定的。受控源的种类有：

• 电压控制电压源（VCVS）
  • 电压控制电压源的电压值是由电路中的电压决定的
• 电流控制电压源（CCVS）、
  • 电流控制电压源的电压值是由电路中的电流决定的
• 电压控制电流源（VCCS）
  • 电压控制电流源的电流值是由电路中的电压决定的
• 电流控制电流源（CCCS）
  • 电流控制电流源的电流值是由电路中的电流决定的

四种类型的受控源的区别主要在于其输出电流/电压的关于某个受控量的函数关系。

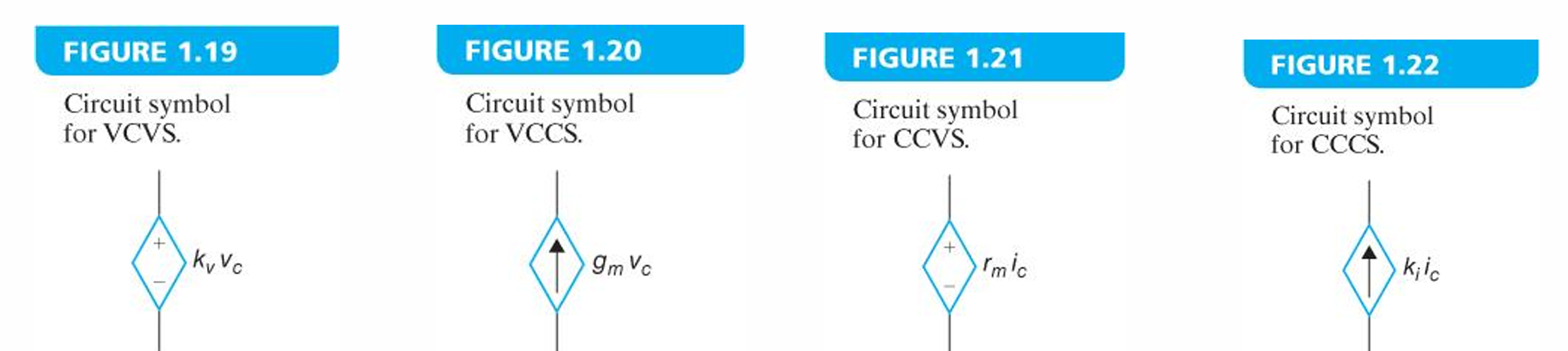

受控源的表示方法如图所示：

Element Signals（基本信号）

函数 的定义是两个物理量之间的关系，输入一个量后输出一个量，用 表示。而 信号 是随时间变化的函数，用 表示。

此处介绍的常用的几个信号：

• Sinusoidal Signal（正弦信号）
• Dirac Delta Function（德尔塔函数）
• Unit Step Function（单位阶跃函数）
• Ramp Function（斜坡函数）
• Rectangular Pulse Function（矩形脉冲函数）
• Triangular Pulse Function（三角脉冲函数）

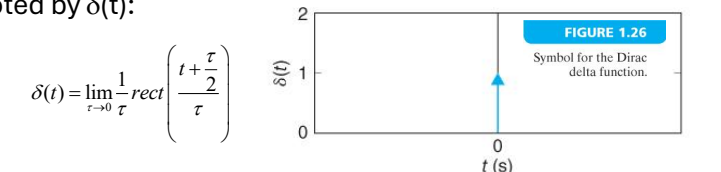

Dira Delta Function（德尔塔函数）

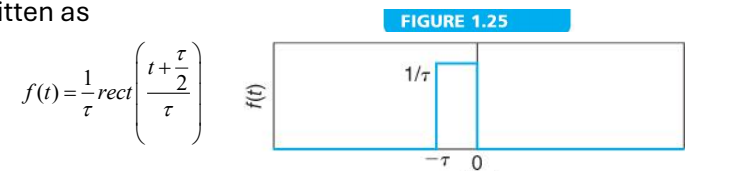

德尔塔函数是一个在 时刻的脉冲信号。我们首先先定义一个矩形脉冲函数：

此时，让 ，我们就得到了德尔塔函数：

德尔塔函数的性质：

• 非常窄，但是面积为1
• 任意函数与德尔塔函数的卷积等于原函数在 处的值
• 德尔塔函数的导数是一个矩形脉冲函数
• 德尔塔函数的积分是一个单位阶跃函数

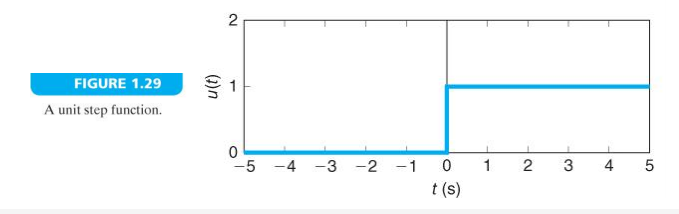

Unit Step Function（单位阶跃函数）

单位阶跃函数是一个在 时刻突然跳变的函数：

可以发现，单位阶跃函数的导数是德尔塔函数：

如果我们需要表示在 时间段内的单位阶跃函数，我们可以用 或者 来表示。常用的还是减法的形式，因为利于求导和积分操作。

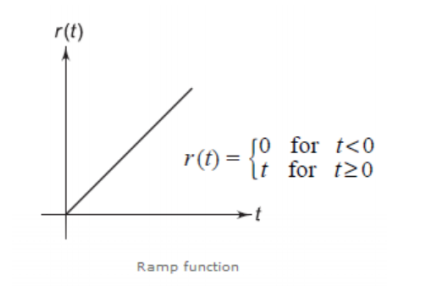

Ramp Function（斜坡函数）

斜坡函数是单位阶跃函数的积分：

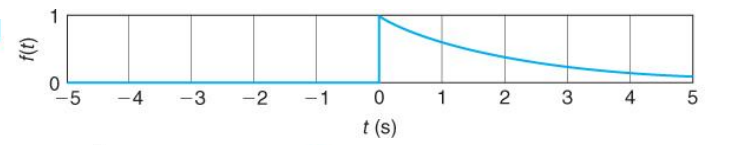

Exponential Function（指数函数）

指数函数是一个以 为底的幂函数：

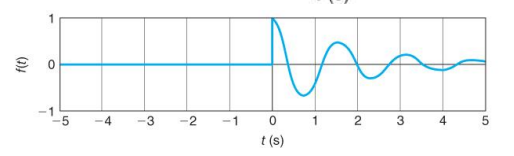

把指数函数乘上余弦或者正弦函数，我们就得到了指数衰减的余弦/正弦信号：

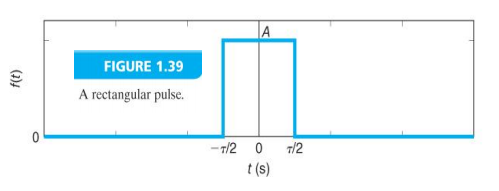

Rectangular Pulse Function（矩形脉冲函数）

矩形脉冲函数是一个在0周围 时间段内的单位阶跃函数：

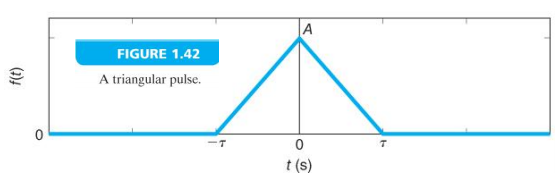

Triangular Pulse Function（三角脉冲函数）

三角脉冲函数是一个在0周围 时间段内的斜坡函数：

---

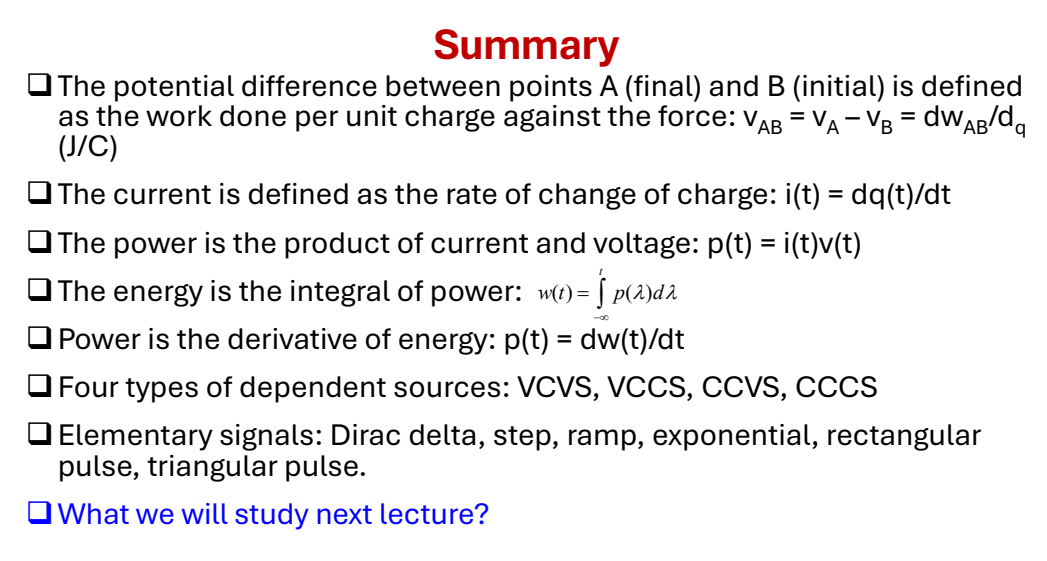

Summary
